Lohnmessung
3D-Messtechnik und Prüfberichte im Auftrag – gemeinsam mit unserem Partnerunternehmen
In Kooperation mit einem spezialisierten Partnerunternehmen messen wir Ihre Bauteile auf Koordinatenmessmaschinen und dokumentieren jedes Maß nachvollziehbar. Ob Erstmusterprüfbericht, Serienbegleitprüfung oder Reklamationsklärung — Sie erhalten ein belastbares Messprotokoll, auch für Teile, die nicht bei uns gefertigt wurden.
- Messunsicherheit
- ± 2,5 µm
- Messvolumen
- 700 × 1.000 × 600
- Protokoll
- 24 h
Unsere Leistungen im Bereich Lohnmessung
- 3D-Koordinatenmesstechnik (taktil und optisch)
- Erstmusterprüfberichte (EMPB / PPAP / VDA 2)
- Form- und Lagetoleranzen nach ISO 1101 / GPS
- Serien- und Stichprobenprüfung nach AQL
- Rauheitsmessung nach DIN EN ISO 4287
- Reverse Engineering: vom Musterteil zur Zeichnung
Messmittel & Bereiche
Was wir messen können

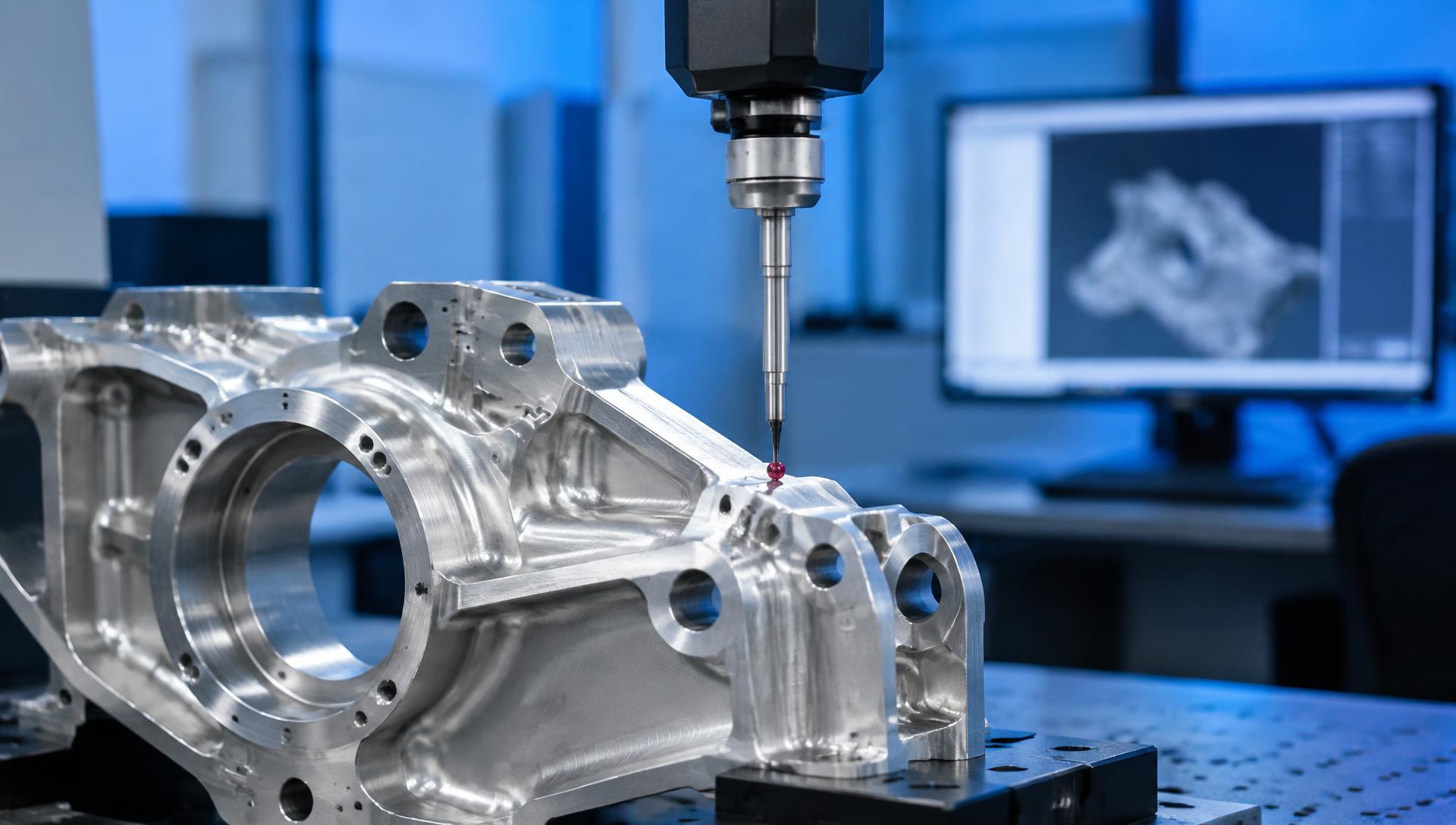

Koordinatenmessmaschine (taktil)
- Messbereich X
- 700 mm
- Messbereich Y
- 1.000 mm
- Messbereich Z
- 600 mm
- Messunsicherheit
- 1,8 + L/350 µm
Klimatisierter Messraum bei 20 °C ± 1 K.
Optische Messung
- Messprojektor
- bis Ø 300 mm
- Kamerasystem
- 2,5D, ± 3 µm
- Konturenmessung
- Radien, Winkel, Fasen
Oberfläche & Härte
- Rauheit Ra / Rz
- 0,02 – 25 µm
- Härteprüfung
- HRC / HV (Partner)
- Schichtdicke
- 1 – 200 µm
Durchführung in Kooperation mit einem zertifizierten Prüflabor.
Dokumentation
- Erstmusterprüfbericht
- VDA 2 / PPAP
- Messprotokoll
- PDF / Excel
- Materialzeugnis
- EN 10204 3.1
- Bemaßter Prüfplan
- inklusive
Alle Prüfungen werden über unser Partnerunternehmen abgewickelt.
Ihre Vorteile
Hohe Präzision
Moderne Maschinen
Flexible Fertigung
Qualitätsprüfung
Persönlicher Ansprechpartner
Faire Preise
